Accuphase E 380

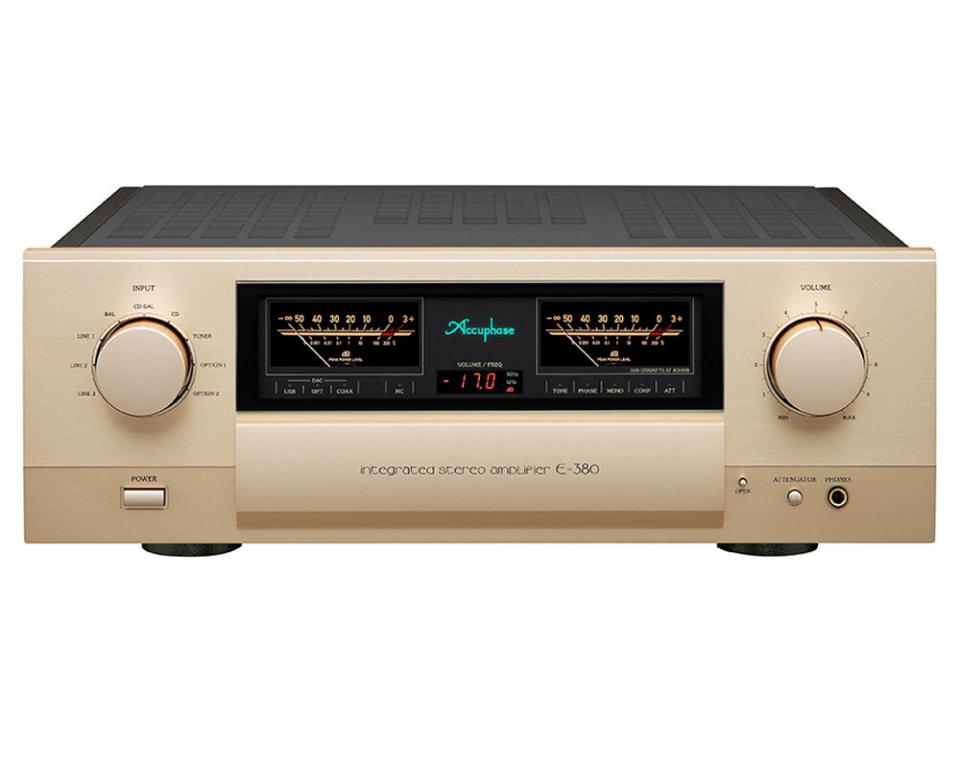

Accuphase E 380 Vollverstärker

Wie Neu, und OVP !

Neupreis 7500.-Euro

◆ AAVA (Accuphase Analog Variable-Verstärker) Methode, Volumensteuerung
Die Hauptfunktionen des Vorverstärkers sind „Eingangsschalter“ und „Volumeneinstellung“. Die Volumenanpassung ist der wichtigste Faktor, der die Klangqualität beeinflusst
Der E-380 verwendet AAVA zur Volumenanpassung und ein völlig neues Konzept der Volumensteuerungsfunktion, das das Volumen ohne Verwendung eines variablen Widerstands anpasst.
AAVA passt das Volumen an, indem die Ausgänge mehrerer VI -Umwandlungsverstärker mit unterschiedlichen Gewinnen gemäß der Volumenposition kombiniert werden.
・ Da das Volumen direkt durch die Verstärkung des Verstärkers eingestellt wird, werden ein hohes SN -Verhältnis und eine niedrige Verzerrungsrate erreicht.
・ Da alle Schaltungen aus elektronischen Komponenten bestehen können, ist eine langfristige Zuverlässigkeit gewährleistet.


◆ Ausgestattet mit einem 5-mcs-Eingangspufferverstärker
Hoch-Signal-Rausch
Darüber hinaus wird die Antriebskapazität von Hochleistungs-VI-Wandlerverstärkern verbessert, um die Verschlechterung der Verzerrungsrate zu minimieren.


◆ VI -Konvertierungsverstärker mit einem verbesserten SN -Verhältnis

Der VI -Wandlerverstärker reduziert das Rauschen, indem der Gesamtausgangsstrom doppelt so stark wie zuvor erhöht und die Schaltungsimpedanz halbiert.
In Bezug auf Komponenten werden niedrige Rauschen und hohe Präzisionsdünnfilmwiderstände mehr als die vorherigen Arbeiten verwendet.
Mit diesen Verbesserungen wird die S / N am Nennleistung durch 2 dB und EIA-S / N um 1 dB (reduziert auf 85%) im Vergleich zu den vorherigen Arbeiten verbessert.
Der VI-Wandlerverstärker der obersten Ebene mit der größten Last verteilt die Last durch Parallelisierung der Schaltung in 4 und die nächste Schaltung in 2 parallel, um den Vorgängen mit einem Rand auszuführen.
Verbessert die Stabilität und Zuverlässigkeit, indem die Wärmekonzentration auf der Tafel reduziert wird


◆ Die Nennleistung erhöhte sich um 20% durch Stärkung der Leistungsverstärkungsstufe und der Stromversorgung
Die Stufe der Leistungsverstärkung besteht aus „NPN“ und „PNP“ „Bipolartransistoren“ in 2 paralleler Push-Pull-Konfiguration
180 W / 4 Ω und 120W / 8Ω bewertet Ausgangsausgang entspricht 20%, trotz der gleichen Größe wie das Vorgängermodell

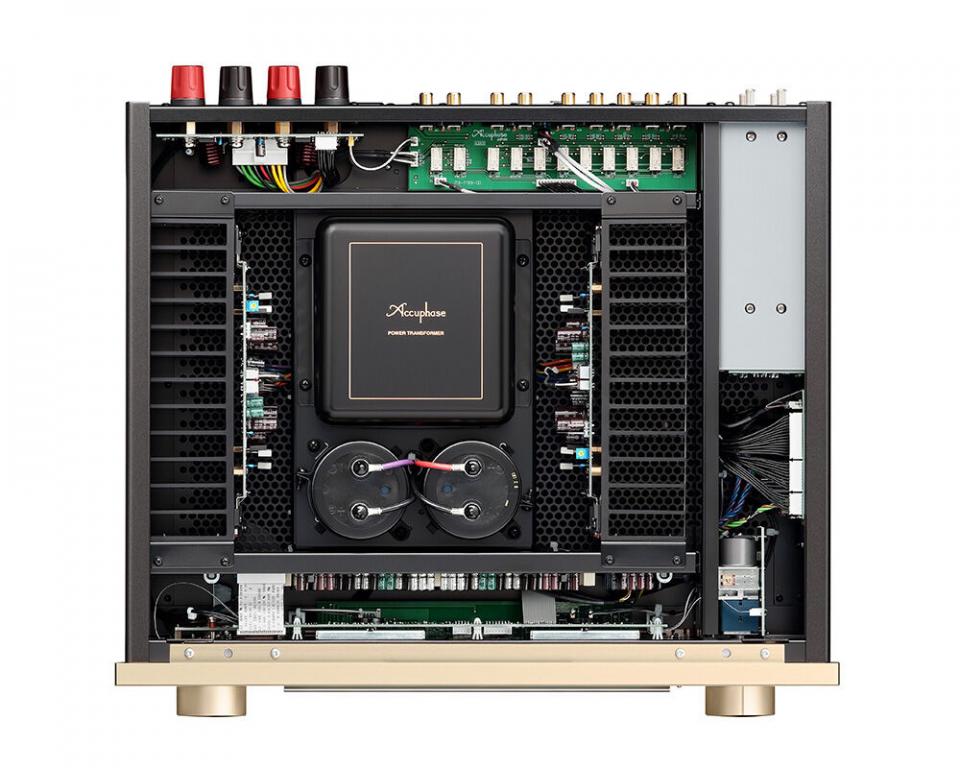

◆ Starke Stromversorgung mit großem Transformator und Filter / Kondensator mit großer Kapazität
Entwickelte einen Transformator mit einer großen Leistungskapazität, um die Ausgangsleistung zu erhöhen, und nahm neu ein Aluminium -Elektrolyt -Kondensator mit hoher Schallqualität zum Glättung von 33.000 μF an, die mit hoher Schallqualität typisieren
Die Vorverstärkereinheit, die kleine Signale behandelt, ist mit einem dedizierten Stromversorgungskreis ausgestattet, um Störungen mit dem Stromverstärker zu verhindern.
Durch die Trennung der internen Struktur des Vorverstärkers und des Leistungsverstärkers wird eine ideale Betriebsumgebung ohne gegenseitige Interferenz erreicht.


◆ Stromverstärker mit Instrumentierungsverstärkerkonfiguration
Einführte Konfiguration „Instrumentenverstärker“ im Abschnitt mit Leistungsverstärker
Die Grundschaltung zur Verstärkung von unausgeglichenen Eingangssignalen realisiert ebenfalls ein ausgewogenes Getriebe.
Es ist nicht nur hervorragend in verschiedenen Merkmalen wie der Fähigkeit, Geräusche zu entfernen, die in der Ausrüstung und der Verzerrungsrate erzeugt werden.
Extrem resistent gegen Veränderungen in der Umgebung und Verbesserung der Stabilität und Zuverlässigkeit als Leistungsverstärker weitere Verbesserung
◆ Ausgestattet mit einem „aktuellen Rückkopplungsverstärker“ -Kreis mit hervorragenden Merkmalen der Hochfrequenzphasen im Abschnitt mit Leistungsverstärker
Verwendet einen aktuellen Rückkopplungsverstärker, der das Ausgangssignal in Form von Strom zurückspeist.
