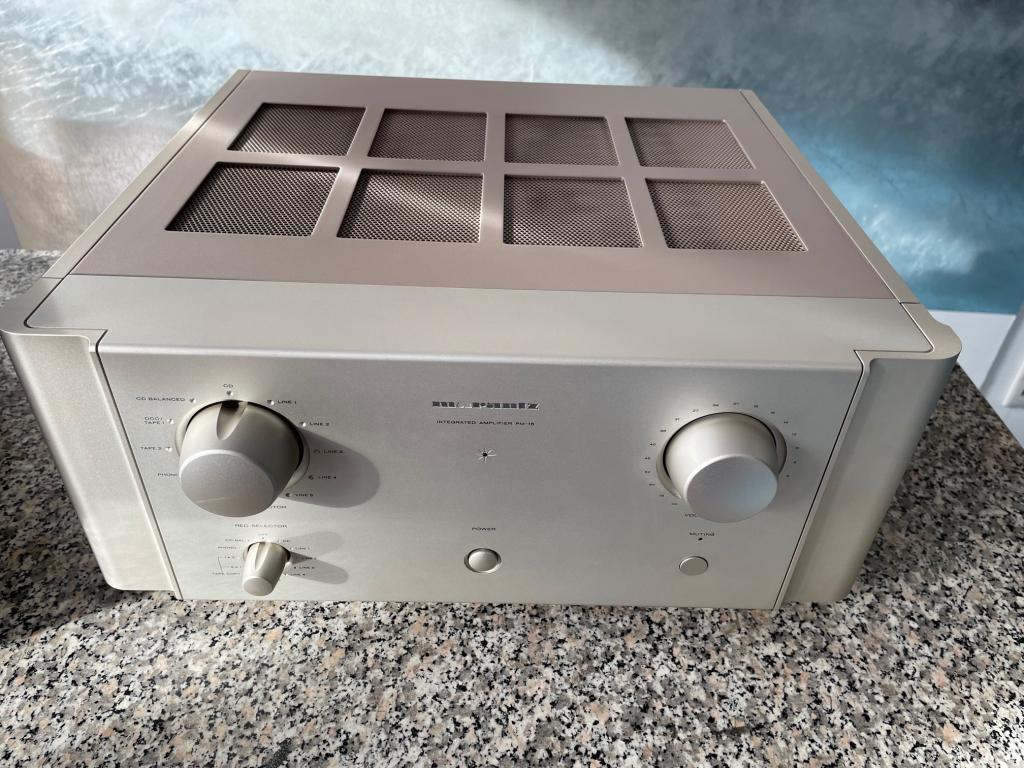

Marantz PM-15 Referenz- NACHTRAG: GERÄT IST RESERVIERT

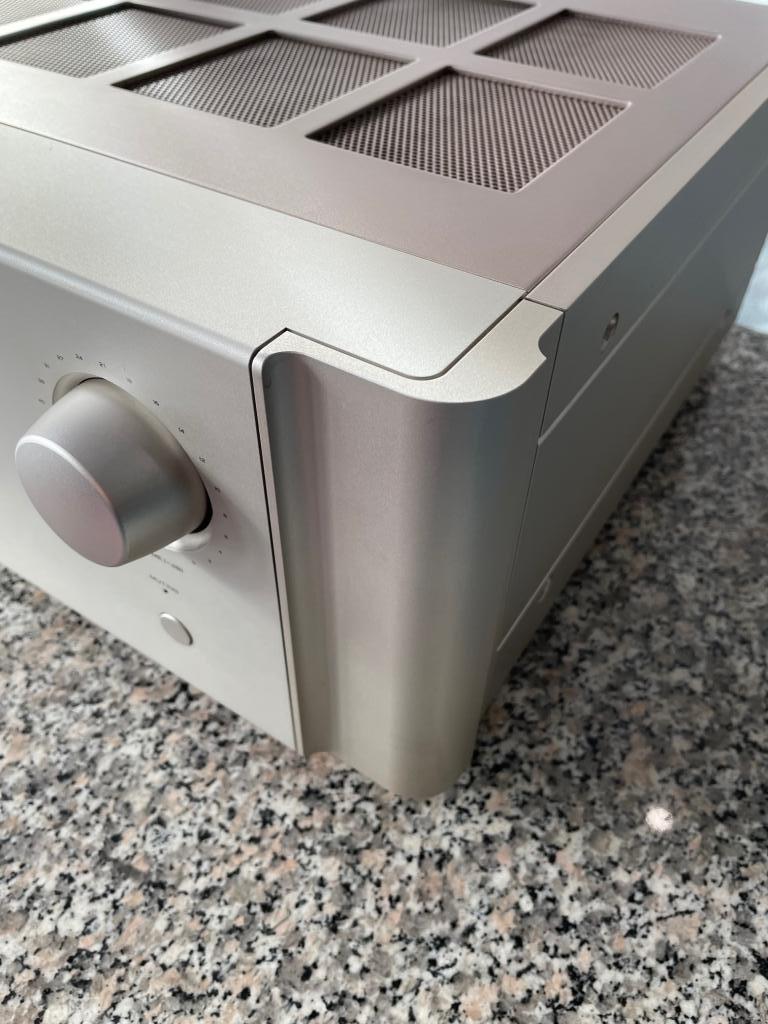

Die wichtigsten Elemente, die den PM-15 ausmachen, sind entweder verkupferter Aluminiumdruckguss oder... verkupferter Aluminiumdruckguss. Die Chassisbasis ist 3 mm dick (!), während die Front, die Seiten und die Knöpfe aus stranggepresstem Aluminium bestehen. Der größte und schwerste Marantz Vollverstärker, der
jemals gefertigt wurde.

Der 600VA Trafo ist komplett mit einer Kupferfolie abgeschirmt, andere Bauteile wie Leistungstransistoren, Kappen, Chassistrennungen und Schrauben sind... verkupfert.
Der PM-15 hat eine riesige Menge Material an Board- 32kg.


Im Zentrum der Marantz-Technologie stehen HDAM-Module: Hyper Dynamic Amplifier Module. HDAM-Module sind Operationsverstärker mit diskreten Komponenten:
2 FETs, 5 Bipolare, 4 Dioden und 10 Widerstände, alle
penibelst im Kupfergehäuse sauber untergebracht sind.

In dem MC Part der Phonostufe werden in der Dual-Differential-Schaltung und diskrete Komponenten verwendet, danach kommen HDAMs und Puffer im XLR-Eingang. Über zehn FET-Transistoren versammeln sich drum herum; die Vorverstärkerstufe ist als symmetrisches DC-Servo konfiguriert.
Leiterplatten sind vom 70µ-Typ.

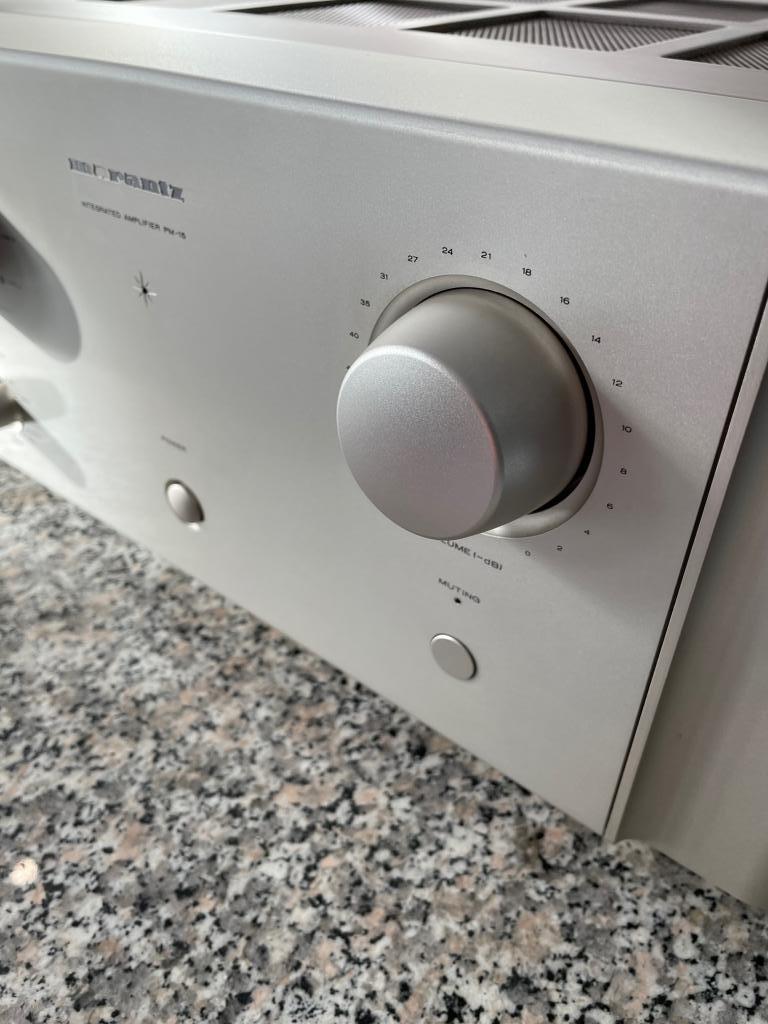

Das Volume-Poti ist ein 4-Gang-Poti mit 3,3 cm Durchmesser von Panasonic, der wie Victors JP-S7 oder der Kyocera C-910 (unter anderem) aufgebaut ist: funktioniert gleichzeitig auf Eingangsverstärkung und Ausgangspegel des Vorverstärkerausgangs. Zusätzliche HDAMs kommen für eine bessere Linearität bei niedrigen Pegeln und noch weniger Rauschen zum Einsatz.

Der Stromversorgung wird eine CCNE-Schaltung hinzugefügt: Ein Kap und ein Präzisionswiderstand werden zwischen dem Leistungstransformator und den Gleichrichterdioden hinzugefügt und in Harz gegossen...
Die beiden Bierdosen ( Elkos ) sind 22.000µF / 80V ELNA- für Marantz speziell entwickelt.

Die Endstufen werden natürlich HDAM-gesteuert, und sie
arbeiten in Klasse A/B, die ersten 20 bis 30 W pro Kanal,sind also in voller Klasse A.

Vom Aussehen her etwas schwerfällig-
State of the Art, wie man sagt.

Ein Blick im Innern, sagt mehr als viele Worte…
Zwischen 1993 und 2007 hat sich der Kupferpreis vervierfacht und der von Aluminium verdreifacht.

Einfach gesagt: Ein PM-15 mit so einem Materialaufwand zu bauen, wie er gebaut wurde, ist heute einfach nicht mehr möglich. Der PM-15 ist oberste Liga und absolutes High End.


Technische Daten:
• 20Hz…20Khz output : 2x 150W (8 Ohm) 2x 190W (6 Ohm) 2x 250W (4 Ohm)
• THD : 0,08%
• 0,018% (60W / 40Hz)
• 0,0035% (60W / 1Khz)
• 0,019% (60W / 20Khz)
• Rise time : 2,4µs (10Khz)
• Frequency response : 10Hz…50Khz (+0 / -1dB)
• S/N ratio : 111dB 104dB (IHF-A) 88dB (MM)
• Line inputs : 170mV / 20kOhm (line 1>5, aux, tape, tuner, cd)
• Phono inputs : 2,7mV / 40kOhm (MM) 0,2mV / 100Ohm (MC)
• PC : 340W
• Dimensions : 45,4 x 21 x 46,7cm
• Weight : 32kg

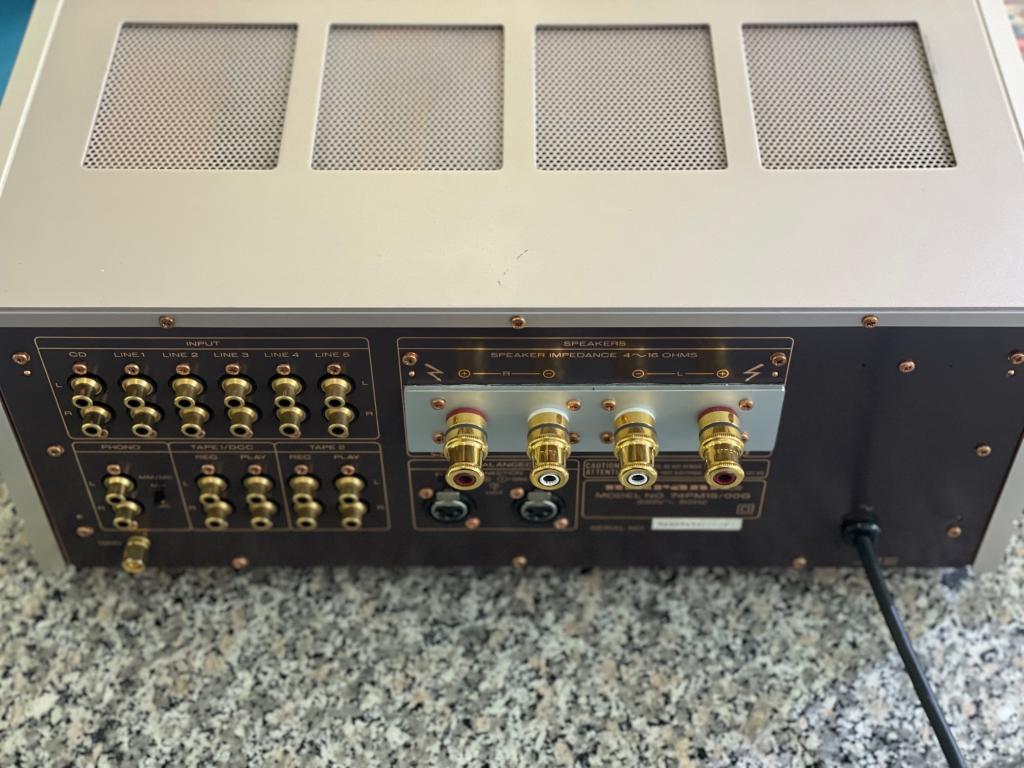

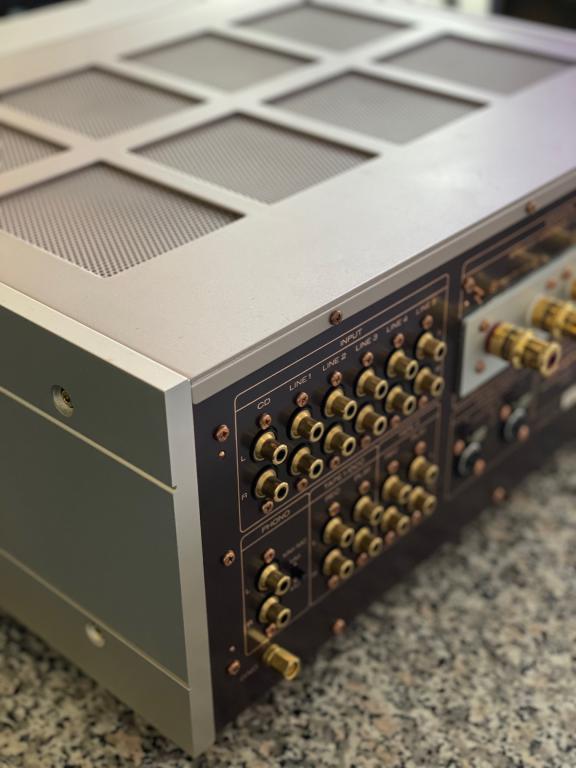

Der Verkauf erfolgt im Kundenauftrag-bis auf einige leichte Gebrauchsspuren - befindet sich der Referenz Verstärker in einem gepflegten Zustand - Nichtraucherhaushalt. Die alten Lautsprecheranschlüsse wurden gegen edle WBT Kupfer Polklemmen ( im Wert von über 300€ ) erneuert. Der Verstärker wurde von uns geprüft und entspricht allen Parametern.
Vorführung und Besichtigung nach kurzer Absprache jederzeit möglich.
Es handelt sich hierbei um einen Fest/-Abholpreis. Angaben laut Hersteller-unverbindlich. Ohne Prüfung auf Richtigkeit.Vorab Verkauf, Irrtümer vorbehalten.Nur Barzahlung bei Abholung möglich.

Kein Versand,kein Paypal,kein Geräteeintausch.

Vielen Dank für Ihr Verständnis.
