Yamaha CT-7000 Tuner

Der Yamaha CT-7000 war zweifellos ein herausragender FM-Stereo-Tuner, der in den Jahren 1974 bis 1979 hergestellt wurde. Er zeichnete sich durch seine außergewöhnliche Empfangsleistung, bemerkenswerte Trennschärfe und exzellente Klangqualität aus. Trotz seines äußerst schlichten Designs, das sich auf das Wesentliche beschränkte, entfaltete er sein technologisches Können, sobald das serienmäßige Nussbaum-Holzgehäuse entfernt wurde.

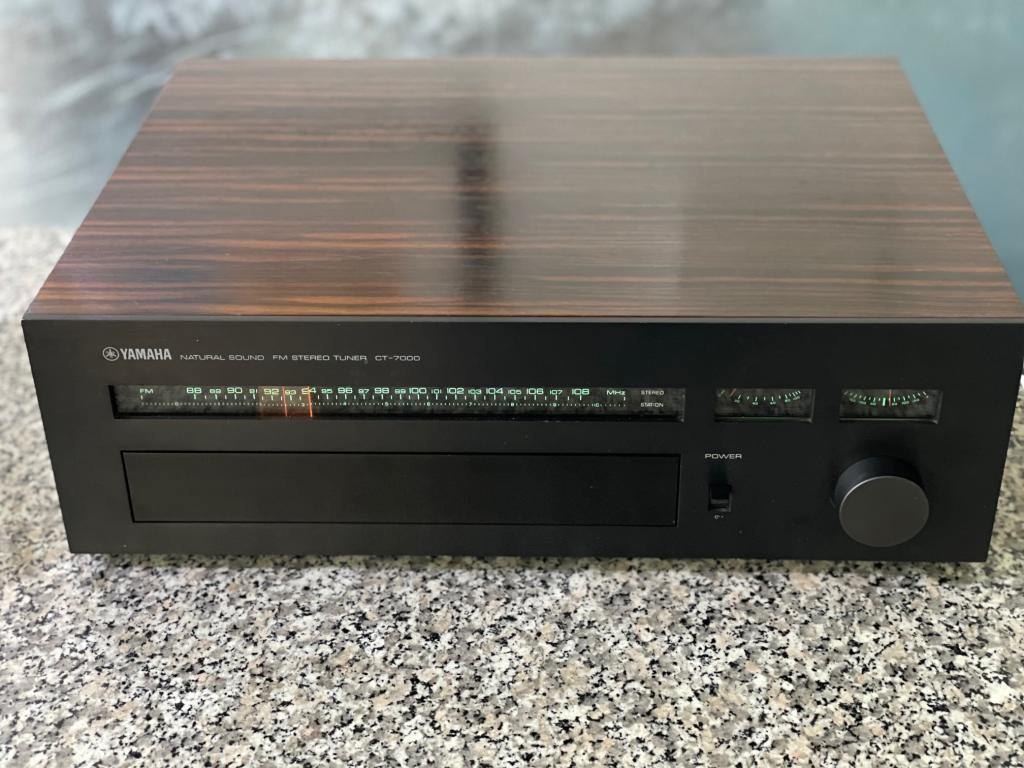

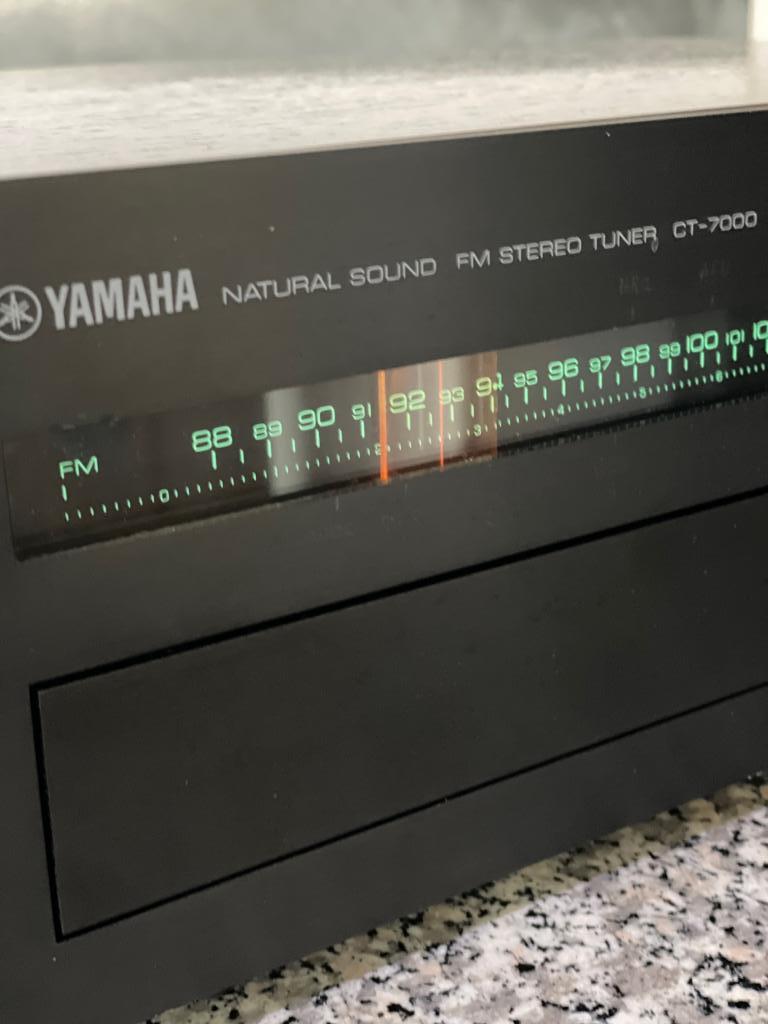

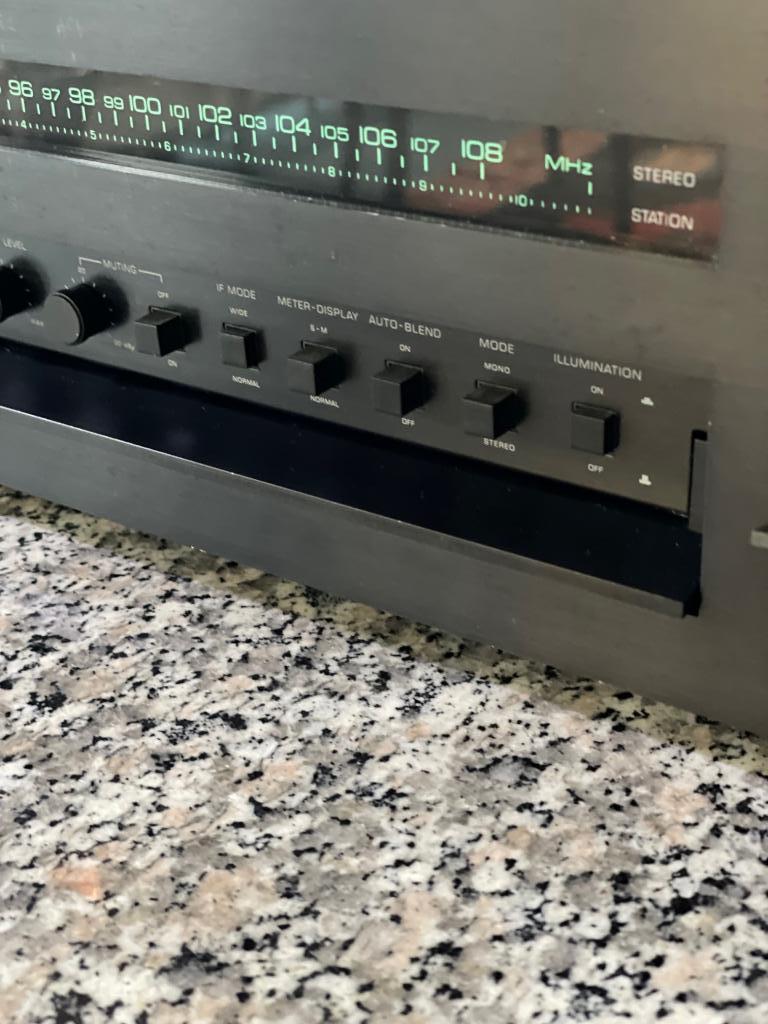

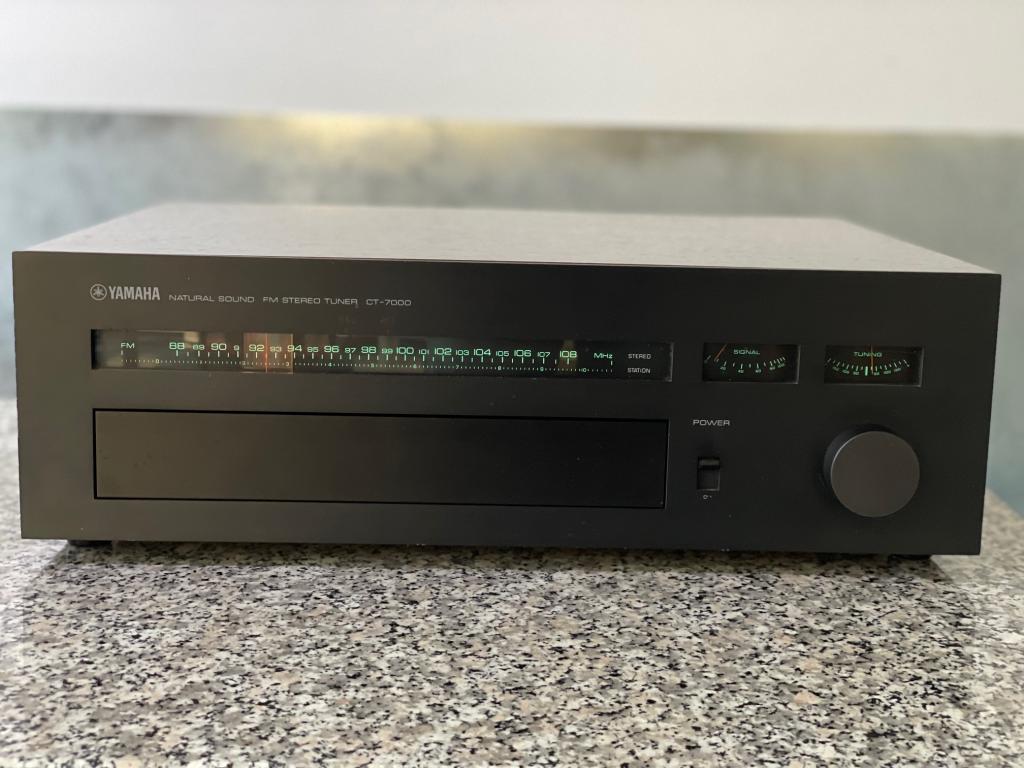

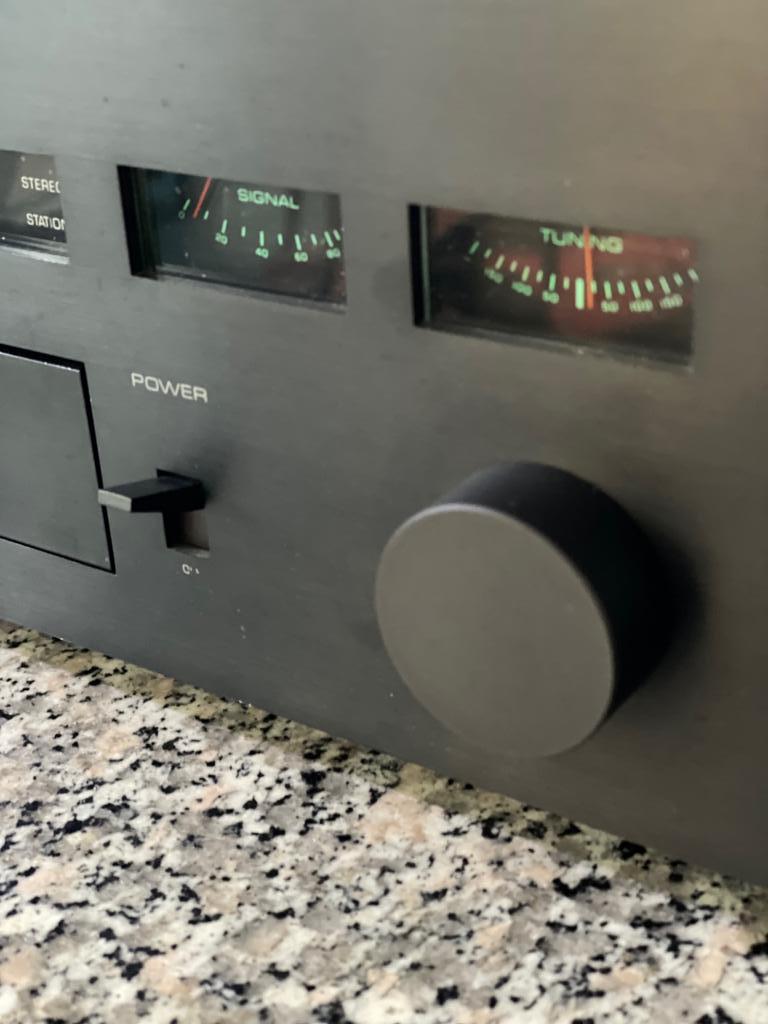

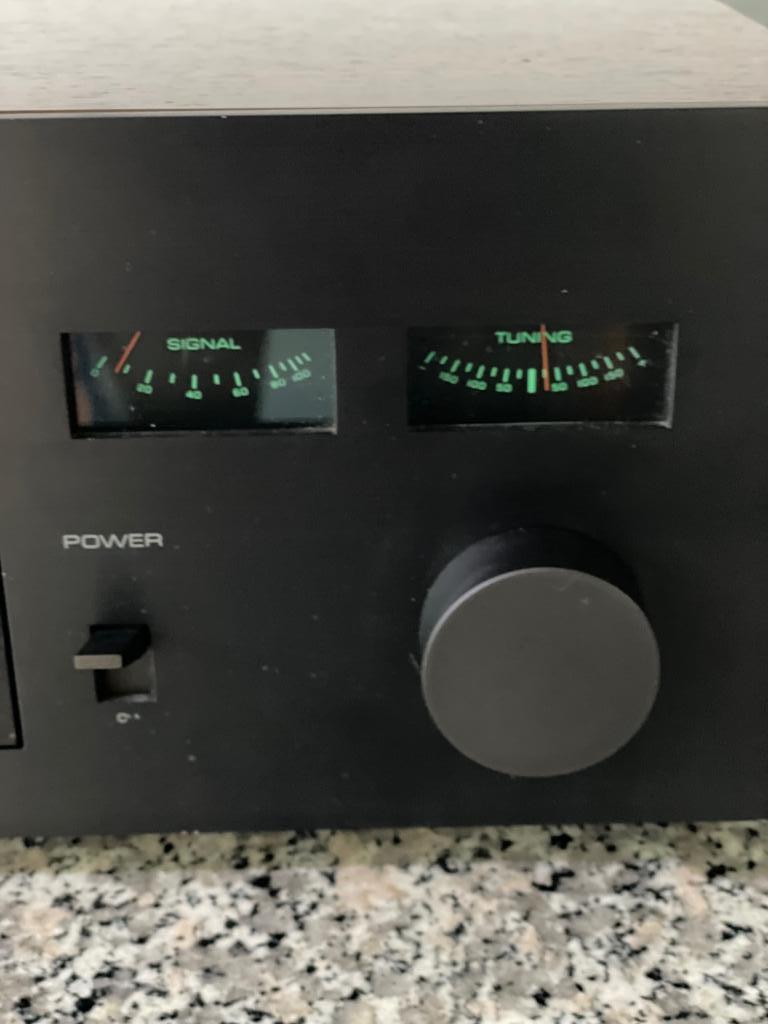

Das Tuner-Design war äußerst minimalistisch, mit einem Drehknopf zur Senderwahl, einem Ein/Aus-Schalter, einer Senderskala und Anzeigeinstrumenten zur Anzeige der Signalstärke und Ratiomitte. Alle weiteren Bedienelemente waren hinter einer massiven Aluklappe verborgen, was dem äußeren Erscheinungsbild seine schlichte Eleganz verlieh.In Bezug auf die technischen Merkmale und Schaltungen war der Yamaha CT-7000 äußerst aufwendig. Im vorderen Bereich des Tuners wurde erstmals ein 7-fach-Drehkondensator zur Abstimmung eingesetzt. Dies ermöglichte eine äußerst präzise Abstimmung der Sender.Im Frontend des Tuners wurde ein ultra-präziser Frequenz-Zahlzeiger mit sieben Reihen verwendet, um die Empfangsqualität zu maximieren. Durch die Implementierung eines doppelt abgestimmten Antenneneingangs konnten beeindruckende Werte bei dem Empfang erreicht werden, die mit herkömmlichen Messinstrumenten nicht messbar waren. Dies führte zu einer erheblichen Verbesserung der Multisignal-Störungseigenschaften, einschließlich Intermodulationsstörungen und Blockierung bei starken Eingangssignalen.


Die Verwendung von drei rauscharmen MOS-Typ FETs mit hervorragenden Hochfrequenzeigenschaften in den beiden RF-Stufen und der Mischstufe reduzierte effektiv die Kreuzmodulation und ermöglichte eine praktische Empfindlichkeit von 2.0 μV. Die Phaseneigenschaften der RF-Abstimmung und der Mischstufe wurden verbessert, um starke Eingangscharakteristiken und Änderungen in der Empfindlichkeit, im Verzerrungsfaktor und in der Trennung in Abhängigkeit von der Abstimmfrequenz zu unterdrücken.

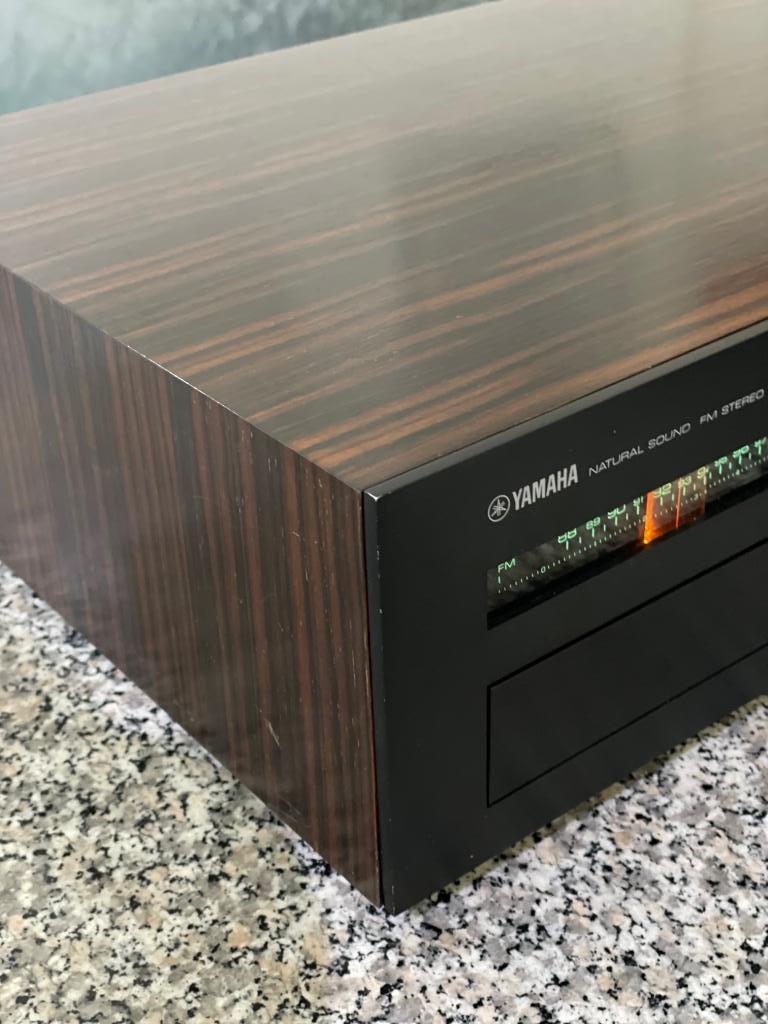

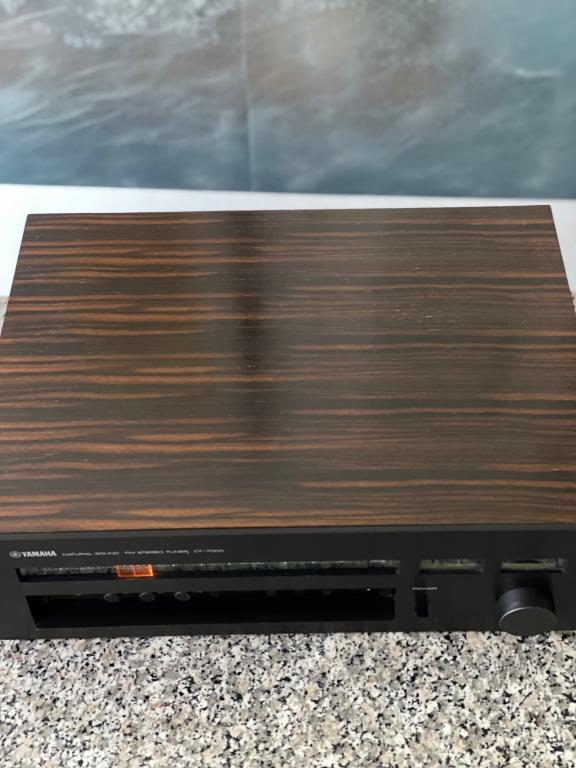

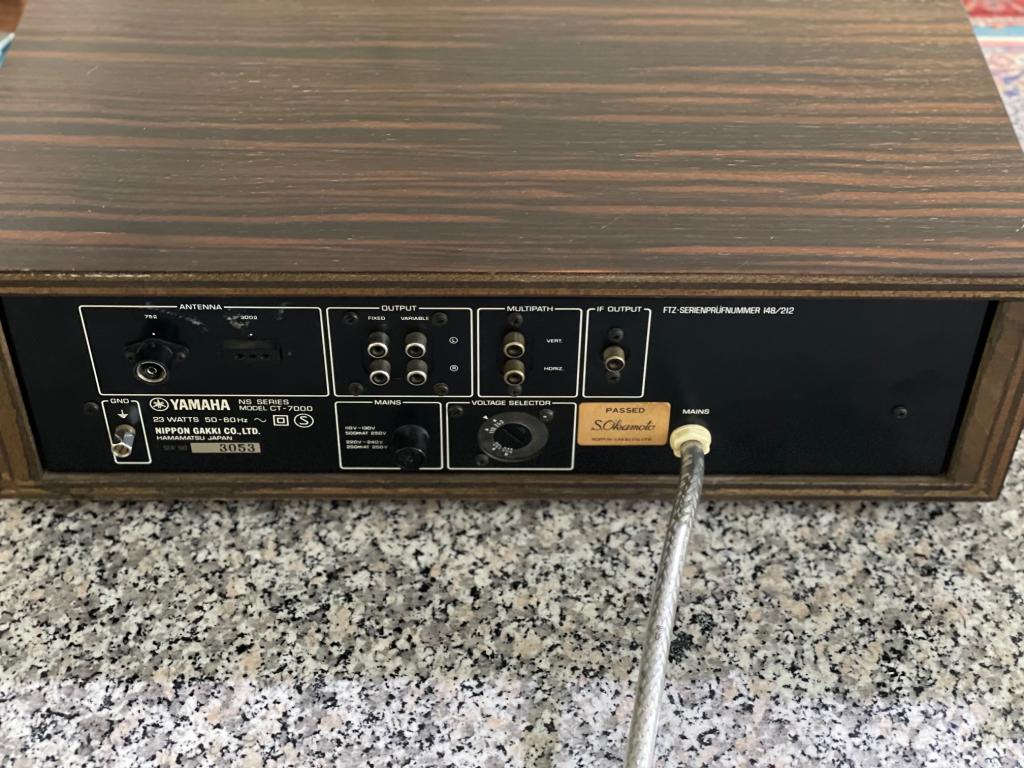

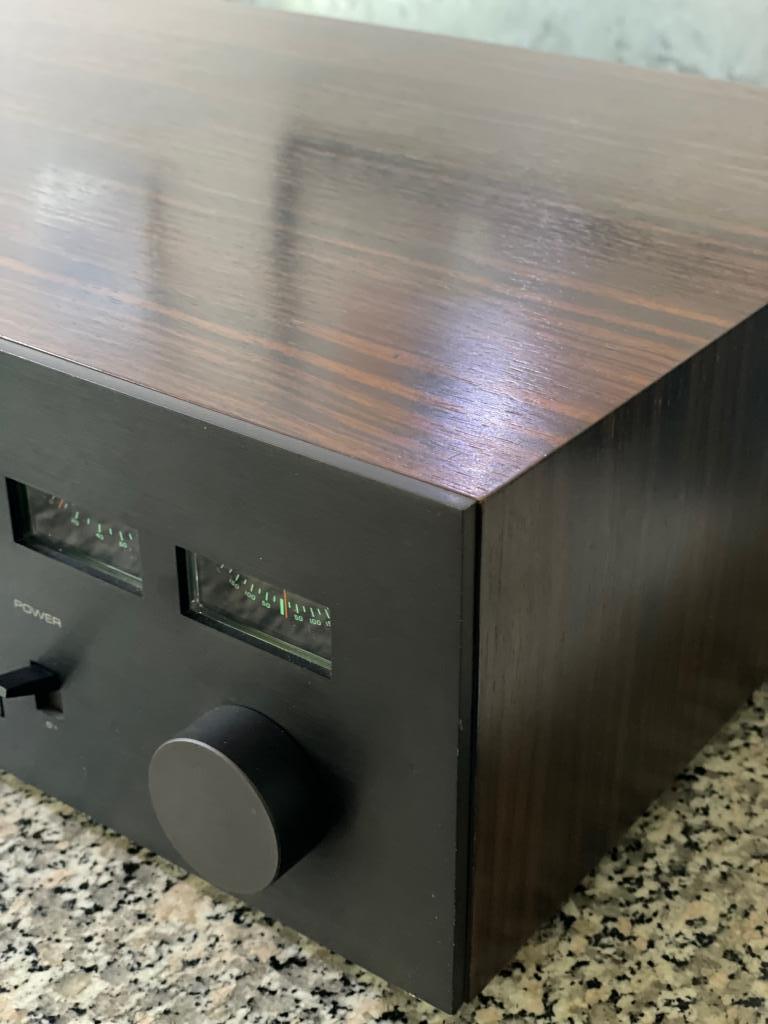

Das Tuner-Gehäuse ist aus dickem Aluminium gefertigt und in echtem Nussbaum-Finish gehalten. Der CT-7000 verfügte über eine Vielzahl von Funktionen, darunter ein Auto-Blend-System zur Verbesserung des Signal-Rausch-Verhältnisses und ein Multi-Path-Detektionsterminal, um die optimale Ausrichtung der FM-Antenne zu finden. Es gab zwei Arten von Antennenterminals (300 Ω Balanced und 75 Ω unsymmetrisch), die Vielseitigkeit bei der Antennenverbindung boten. Ein Kopfhörerverstärker ermöglichte das Hören über Kopfhörer, und es gab einen Beleuchtungsschalter für das Display.


Insgesamt handelte es sich beim Yamaha CT-7000 um einen FM-Stereo-Tuner, der die technischen Grenzen seiner Zeit übertraf und ein erstklassiges Audioerlebnis bot. Von der beeindruckenden Anzahl von Transistoren bis zu den präzisen Schaltungen und Schaltungsdesigns, dieses Gerät setzte Standards in Bezug auf Empfangsleistung und Klangqualität.


Technische Daten:
Tuning Range 88-108MHz
Sensitivity (mono) DIN
(40kHz Dev S/N 26dB)
Normal > 1.6µV, Wide > 2.5µV
Sensitivity (stereo) DIN
(40kHz Dev S/N 46dB) 50µV
Image Frequency Rejection > 120dB
IF Rejection > 120dB
100mV: Normal > 1.0dB, Wide > 1.0dB
Frequency Response 50-10,000Hz ±0.3dB
30-15,000Hz +0.5dB,-1.0dB
Power Consumption: 23w (illum. off: 13w)
Feste & Variable Ausgänge: Ermöglichen flexible Anschlussmöglichkeiten an Vorverstärker.
Nettogewicht:13kg
Abmessungen (BHT) :436 x144 x352mm

Der Verkauf erfolgt im Kundenauftrag-dem Alter entsprechend gepflegter Zustand.Bis auf die MONO/STEREO Leuchte ( leuchtet nicht mehr, aber Schaltung funktioniert ), funktioniert er einwandfrei und wurde mit einem geschirmten High End Netzkabel ausgestattet.
Es handelt sich um einen Fest/Abholpreis.Angaben laut Hersteller-unverbindlich.Ohne Prüfung auf Richtigkeit.Vorab Verkauf,Irrtümer vorbehalten.
Nur Barzahlung bei Abholung.

Kein Versand, Kein Paypal und kein Geräteeintausch.

Vielen Dank für Ihr Verständnis.
